Los transportadores de tornillo se pueden configurar para adaptarse a muchas aplicaciones y diseños diferentes. Muchas veces, la forma de soportar el transportador de tornillo se convierte en un desafío para los diseñadores de plantas debido a los requisitos de soporte únicos de un transportador de tornillo y a los diseños compactos y complicados de la planta. Para permitir una mayor flexibilidad para el diseñador, los transportadores de tornillo se pueden equipar con pies y monturas para permitir una mayor flexibilidad. El pie se suministra en cada articulación del canal, mientras que el sillín se puede colocar en cualquier lugar a lo largo del canal.
En general, los transportadores de tornillo deben estar apoyados en cada extremo y no más de 10 pies (para 6″ y 9″) y 12 pies (para 12″ y más) entre los extremos, lo que también corresponde con las longitudes de canal estándar de los transportadores de tornillo. En los extremos, los extremos de los canales están diseñados con pies para permitir el montaje. La práctica estándar es suministrar un pie en cada junta del canal, lo que naturalmente explica el espacio de apoyo requerido descrito anteriormente. No se recomienda utilizar la entrada o la descarga como puntos de apoyo, ya que están unidos a secciones de canales relativamente semanales, en comparación con los extremos de los canales o las bridas de los canales.

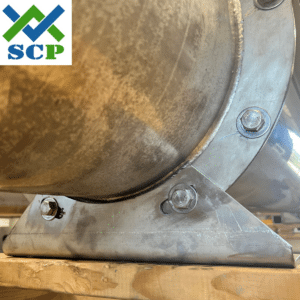

Pie
El pie transportador de tornillo está diseñado para fijarse en las bridas del canal y se mantiene en su lugar con los pernos de la brida del extremo del canal. El pie tiene ranuras de montaje en la parte inferior para permitir el atornillado al soporte requerido. La caída del pie desde la línea central del transportador de tornillo es la misma que la de los extremos de los canales, por lo que todos los soportes se pueden construir al mismo nivel.

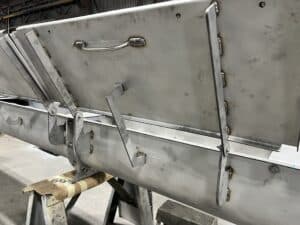

Silla
El sillín del transportador de tornillo está diseñado para fijarse (soldarse) al canal en cualquier punto a lo largo del canal. El sillín tiene una almohadilla de montaje de refuerzo para distribuir la carga en el canal y reducir la posibilidad de doblar o abollar el canal con ranuras de montaje en la parte inferior para permitir el atornillado al soporte requerido. La caída del sillín desde la línea central del transportador de tornillo es la misma que la de los extremos de la cubeta, por lo que todos los soportes se pueden construir al mismo nivel.
